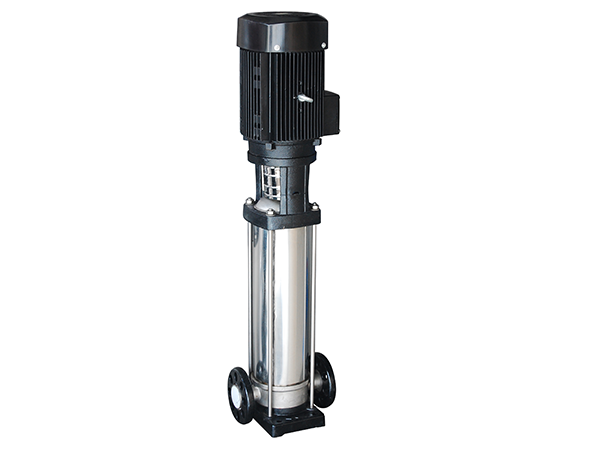

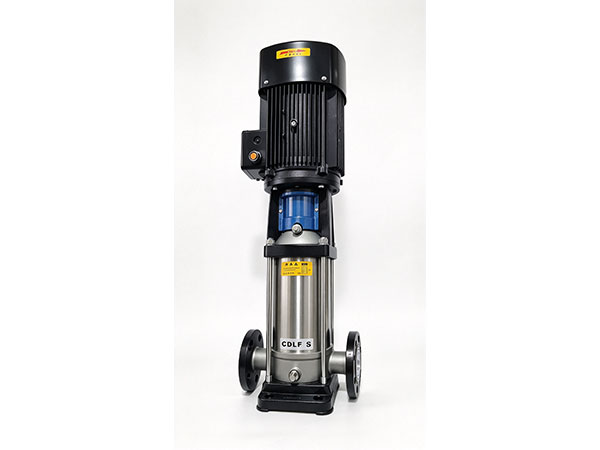

一、产品概述

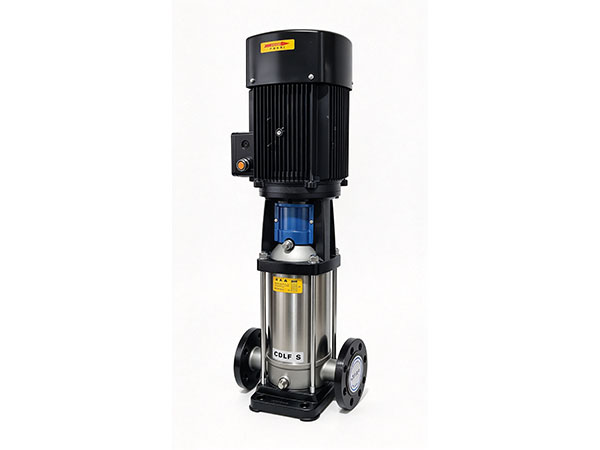

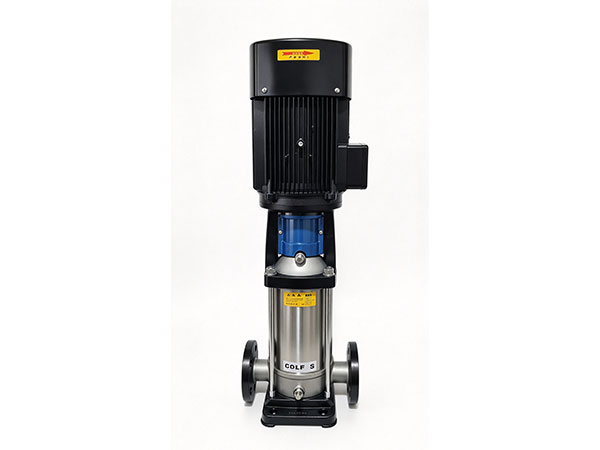

CDL/CDLF系列立式多级离心泵是采用优秀水力模型设计开发的轻型立式多级离心泵，适用于输送稀薄、清洁、不含固体颗粒或纤维的非易燃易爆液体。该系列泵为立式安装结构，具有结构紧凑、噪音低、占地面积小的优点。

泵的过流部件采用优质不锈钢板冲压焊接制成，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。产品可根据使用扬程需要增减水泵级数，通过改变叶轮数量实现扬程的灵活调节，适用范围较广。根据不同使用温度，分为常温型（-15℃至+70℃）和热水型（-15℃至+120℃），可满足多种工况需求。

CDL/CDLF系列泵广泛应用于供水增压、工业循环、水处理、空调系统及农业灌溉等领域。

二、主要特点

1. 不锈钢过流部件
   泵体、叶轮、导叶等过流部件均采用304或316不锈钢板冲压焊接制成，流道光滑，有助于提高水力效率。CDLF型号适用于轻度腐蚀性液体输送，具有良好的耐腐蚀性能。

2. 立式结构设计
   CDL/CDLF型泵为立式安装结构，电机与泵体通过联体机座设计确保同心度。立式结构占地面积小，可节省泵房建设投资。电机外加防雨罩可直接置于室外使用，无需建造泵房。

3. 多级叶轮结构
   采用多级叶轮串联设计，通过多个叶轮依次对液体做功，逐级增加压力，可在流量相对稳定的条件下达到较高扬程。扬程可根据使用需要增减水泵级数，满足不同工况需求。

4. 运行平稳噪音低
   电机为全封闭、风冷式二极标准电机，防护等级IP55，绝缘等级F。泵运转平稳，运行噪音相对较低。

5. 轴封可靠
   采用免修机械密封，结构可靠，有助于减少泄漏，延长维护周期。机械密封润滑应清洁无固体颗粒，避免在干磨情况下工作。

6. 高效节能
   采用优秀的水力模型设计，具有高效节能、运行平稳等特点。产品效率根据型号不同在百分之二十五至八十三之间。

7. 维护方便
   采用便拆式结构设计，需要更换机械密封时无需拆卸电机，取出中间联轴器即可取出密封元件，便于日常维护。

三、型号变体

CDL/CDLF型立式多级离心泵根据适用介质不同，有以下型号：

CDL 适用于无腐蚀性液体输送，过流部件为不锈钢材质
CDLF 适用于轻度腐蚀性液体输送，过流部件为不锈钢材质
CDL-F 适用于热水输送，介质温度可达120℃

四、应用领域

CDL/CDLF系列立式多级离心泵广泛应用于以下领域：

供水增压：高层建筑生活供水、恒压供水系统、别墅自来水增压、生活供水、锅炉给水
工业领域：工矿企业给排水、生产工艺循环用水、化工流程补给水、冷却系统
水处理：水的净化、超滤系统、反渗透系统、蒸馏系统
暖通空调：采暖系统循环、空调机组循环、冷却水输送
农业灌溉：园林喷灌、农田灌溉
其他场合：食品、酿造、医药、水产养殖、环境保护、化工工艺流程及机床配套等

五、工作条件

流量范围 0.5至200立方米每小时
扬程范围 6至265米
效率范围 百分之二十五至八十三
介质温度 常温型-15℃至+70℃；热水型-15℃至+120℃
环境温度 不超过40℃
工作压力 系统最高工作压力不超过2.5兆帕
转速 2900转每分
电机功率 0.37至75千瓦
汽蚀余量 1.4至4.7米
口径范围 25至150毫米
介质要求 稀薄、清洁、不含固体颗粒或纤维的非易燃易爆液体，输送介质中固体颗粒体积含量不超过单位体积的百分之零点一，粒度小于0.2毫米
海拔高度 不超过1000米，超过时应在订货时提出

六、型号说明

CDL/CDLF型泵型号通常包含系列代号、流量、级数等信息：

示例：CDL4-120

CDL 轻型立式多级离心泵
4 额定流量（立方米每小时）
120 级数×10（表示12级）

示例：CDLF4-120

CDLF 轻型立式多级离心泵（过流部件为不锈钢材质，适用于轻度腐蚀性液体）
4 额定流量（立方米每小时）
120 级数×10（表示12级）

其他型号示例：
CDL2-20：流量2立方米每小时，2级
CDL8-30：流量8立方米每小时，3级
CDL16-40：流量16立方米每小时，4级
CDL32-50：流量32立方米每小时，5级
CDL65-60：流量65立方米每小时，6级

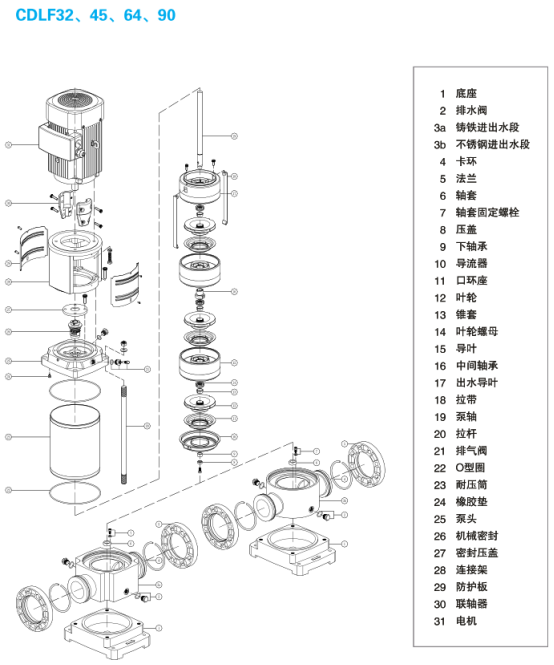

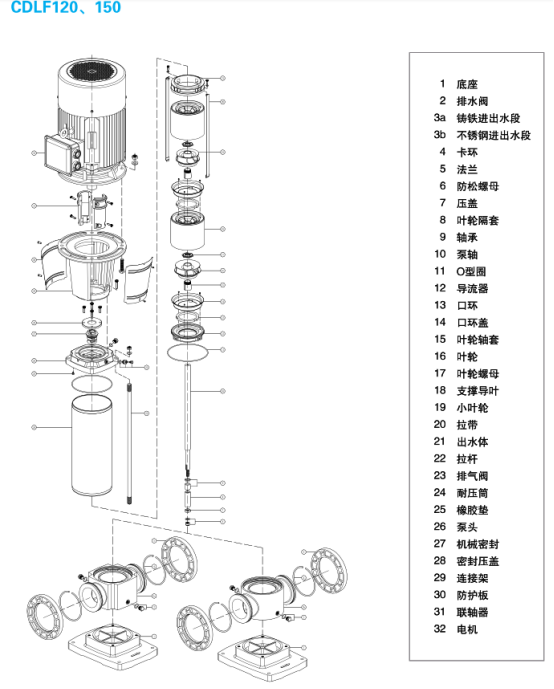

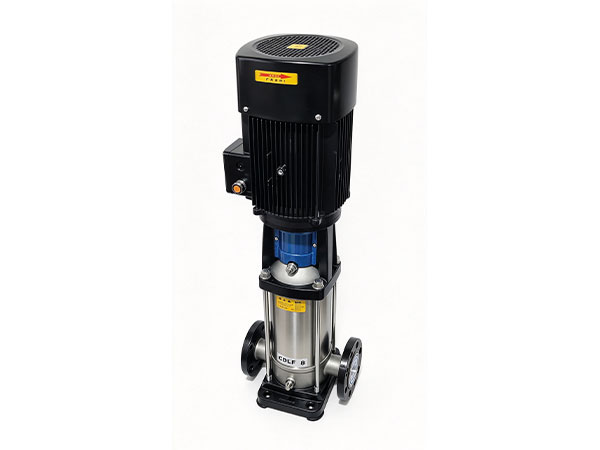

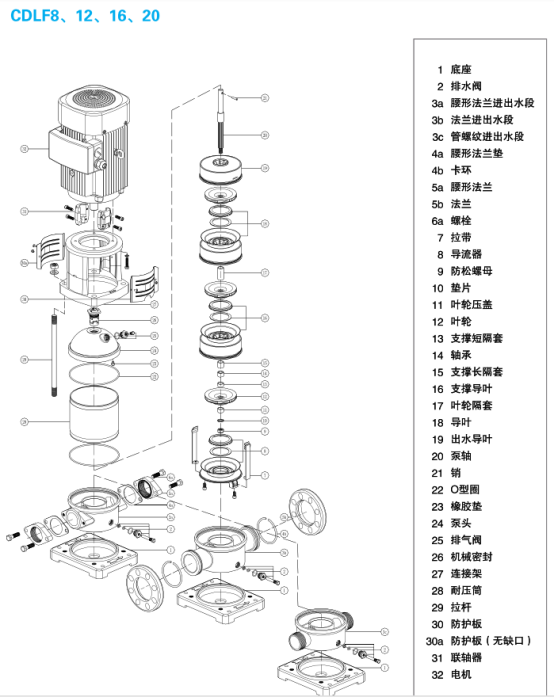

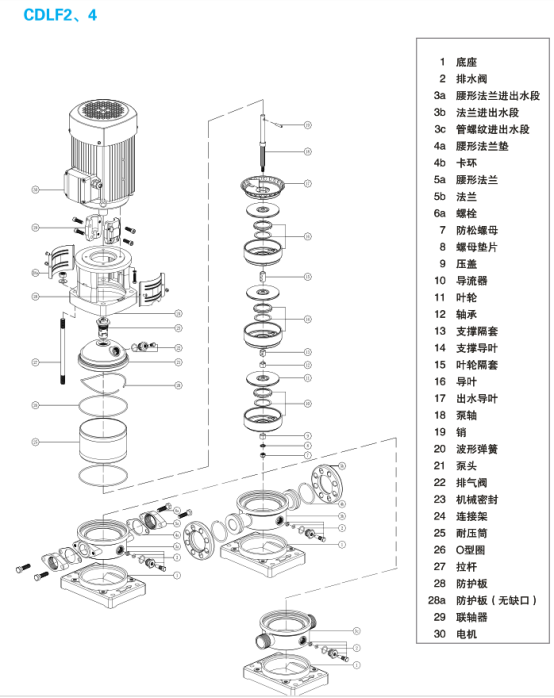

七、结构组成

CDL/CDLF型泵主要由以下零部件构成：

泵体：进出水段、连接管、压板等，采用不锈钢材质
叶轮：多级叶轮串联，采用不锈钢板冲压焊接
导叶：引导液体流向，提高水力效率
泵轴：不锈钢材质，与电机轴通过联轴器直接联接
机械密封：免修式机械密封，结构可靠
电机：全封闭风冷式二极标准电机，铝壳，防护等级IP55，绝缘等级F
联轴器：连接电机与泵轴
底座：铸铁底座或钢板底座，支撑整机

八、安装与使用注意事项

安装前准备：

1. 安装时管路重量不应承受在泵上，否则易损坏水泵

2. 进水管路必须高度密封，不能漏水、漏气

3. 泵进口管路不应有过多弯道，以保证吸入顺畅

4. 在泵进口前面建议安装过滤器，以防杂质进入泵内

5. 安装前转动水泵转子部件，应无磨擦声或卡死现象

起动前准备：

1. 用手盘动联轴器，叶轮应无卡磨现象，转动灵活

2. 打开排气阀使液体充满整个泵腔，然后关闭排气嘴

3. 如输送热液体时，起动前应预热，升温速度不超过50摄氏度每小时，使各部位受热均匀

4. 起动前应盘动泵几圈，使润滑液进入机械密封端面，以免突然起动造成密封环损坏

5. 点动电机，确定转向是否正确

起动与运行：

1. 全开进口阀门，关闭出口管路阀门

2. 接通电源，当泵达到正常转速后，再逐渐打开出口管路上的阀门，调节到所需工况

3. 注意观察仪表读数，检查轴封泄漏情况，正常时机械密封泄漏量可控制在较低范围

4. 检查电机、轴承处温度，一般不超过75摄氏度

5. 定时检查泵运行中电机电流值，尽量使泵在设计工况范围内运行

6. 发现异常情况应及时处理

停车：

1. 逐渐关闭出口管路阀门，切断电源

2. 关闭进口阀门

3. 如环境温度低于0℃，应将泵内液体放尽，以免冻裂水泵

4. 如长期停用，应将泵拆卸清洗，妥善保管

九、维护与保养

1. 运行中维护：进水管路必须密封良好，避免泵在汽蚀状态下长期运行；定时检查电机电流值，不得超过额定电流。

2. 轴承维护：泵每运行500小时应对轴承进行加油，保证轴承润滑良好。

3. 机械密封维护：机械密封润滑应清洁无固体颗粒，避免在干磨情况下工作。起动前应先盘动泵几圈，以免突然起动造成密封环损坏。

4. 定期检修：泵长期运行后，由于机械磨损，机组噪音及振动可能增大，应停车检查，必要时更换易损零件及轴承。机组大修期一般为一年。

十、产品标准

CDL/CDLF型立式多级离心泵按照以下标准设计制造：

ISO9906《回转动力泵 液压性能验收试验》
相关行业通用技术条件

<td height="19" x:str="" style="text-align: center; word-break: b

<

性能参数表
Type	KW	m³/h	1	1.2	1.6	2	2.4	2.8	3.2	3.5			kg
型号	电机功率	流量											重量
25CDLF2-20	0.55	H  扬程	18	17	16	15	13	12	10	8			20
25CDLF2-30	0.55		27	26	24	22	20	18	15	12			20
25CDLF2-40	0.55		36	35	32	30	27	24	20	16			20
25CDLF2-50	0.55		45	43	40	37	34	30	25	20			20
25CDLF2-60	0.75		53	52	48	45	40	36	30	24			25
25CDLF2-70	0.75		62	61	57	52	47	42	35	28			25
25CDLF2-80	1.1		71	69	65	60	54	48	40	33			25
25CDLF2-90	1.1		80	78	73	67	61	54	45	37			30
25CDLF2-100	1.1		89	87	81	75	68	60	50	41			30
25CDLF2-110	1.1		97	95	89	82	74	66	55	45			30
25CDLF2-120	1.5		106	104	97	90	81	72	60	49			30
25CDLF2-130	1.5		115	113	106	97	88	78	65	53			35
25CDLF2-140	1.5		124	122	114	105	95	84	70	57			35
25CDLF2-150	1.5		133	131	122	112	102	90	75	62			35
25CDLF2-160	1.5		141	140	130	120	108	96	80	66			40
25CDLF2-170	1.5		150	148	138	127	115	102	85	70			40
25CDLF2-180	2.2		159	157	146	135	122	108	90	74			45
25CDLF2-190	2.2		168	166	155	142	129	114	95	78			45
25CDLF2-200	2.2		177	174	163	150	136	120	100	82			45
25CDLF2-210	2.2		186	183	171	157	142	126	105	87			45
25CDLF2-220	2.2		195	192	179	165	149	132	110	91			45
25CDLF2-230	3		204	200	187	172	156	138	115	95			50
25CDLF2-240	3		213	209	195	180	163	144	120	99			50
25CDLF2-250	3		222	218	204	187	170	150	125	103			50
25CDLF2-260	3		231	226	212	195	177	156	130	107			50
32CDLF4-30	0.55	H  扬程	19	18	17	16	13	10	8	6			20
32CDLF4-40	0.75		29	27	26	24	20	16	13	10			20
32CDLF4-50	1.1		38	37	35	32	27	23	18	13			20
32CDLF4-60	1.1		57	55	52	48	42	35	28	20			25
32CDLF4-70	1.5		67	65	61	56	49	42	33	24			25
32CDLF4-80	1.5		76	74	69	64	56	48	38	27			25
32CDLF4-90	2.2		86	83	78	72	63	54	43	31			30
32CDLF4-100	2.2		95	93	87	80	70	61	48	34			30
32CDLF4-110	2.2		105	102	95	88	78	67	53	38			30
32CDLF4-120	2.2		114	111	104	96	85	73	58	41			30
32CDLF4-130	3		124	121	113	104	92	80	63	45			35
32CDLF4-140	3		133	130	121	112	99	86	68	48			35
32CDLF4-150	3		143	139	130	120	106	92	73	52			35
32CDLF4-160	3		152	149	139	128	114	99	78	55			35
32CDLF4-170	4		162	158	147	136	121	105	83	59			40
32CDLF4-180	4		171	167	156	144	128	111	88	62			40
32CDLF4-190	4		181	186	173	160	142	124	98	69			40
32CDLF4-200	4		190	186	173	160	142	124	98	69			45
32CDLF4-210	4		200	195	182	168	150	130	103	73			45
32CDLF4-220	4		209	204	191	176	157	136	108	76			45
40CDLF8-20	0.75	H  扬程	21	20	19	18	17	16	14	13			25
40CDLF8-30	1.1		31	30	28	27	25	24	21	19			30
40CDLF8-40	1.5		41	40	37	36	34	32	29	26			3040
40CDLF8-50	2.2		51	49	47	45	42	40	36	33			40
40CDLF8-60	2.2		61	59	56	54	51	48	43	39			40
40CDLF8-70	3		71	69	65	63	59	56	51	46			40
40CDLF8-80	3		81	88	84	81	76	72	65	59			45
40CDLF8-90	4		91	88	84	81	76	72	65	59			45
40CDLF8-100	4		101	98	93	90	85	80	73	65			55
40CDLF8-110	4		111	107	103	99	93	88	80	72			55
40CDLF8-120	4		121	117	112	108	102	96	87	78			55
40CDLF8-130	5.5		131	127	121	117	110	104	95	85			80
40CDLF8-140	5.5		141	136	131	126	119	112	102	91			80
40CDLF8-150	5.5		151	146	140	135	127	120	109	98			80
40CDLF8-160	5.5		161	156	149	144	136	128	117	104			80
40CDLF8-170	7.5		171	165	159	153	144	136	124	111			80
40CDLF8-180	7.5		181	175	168	162	153	144	131	117			80
40CDLF8-190	7.5		191	185	177	171	161	152	139	124			90
40CDLF8-200	7.5		201	195	187	180	170	160	146	130			95
50CDLF12-20	1.5	H  扬程	23.5	23	22.5	22	21	20	18.5	17	16	14	39
50CDLF12-30	2.2		35.5	35	34	33	31.5	30	28	26	24	21	43
50CDLF12-40	3		47	46	45	44	42	40	37	34	31	28	51
50CDLF12-50	3		59.5	58	56.5	55	52.5	50	46.5	43	39	35	53
50CDLF12-60	4		71.5	70	68	66	63	60	56	52	47	42	61
50CDLF12-70	5.5		83.5	82	79.5	77	73.5	70	65.5	61	55	49	73
50CDLF12-80	5.5		95.5	94	91	88	84	80	75	70	63	56	74
50CDLF12-90	5.5		108	106	103	100	95.5	91	85	79	72	64	76
50CDLF12-100	7.5		120	118	114.5	111	106	101	94.5	88	80	72	83
50CDLF12-110	7.5							111					85
50CDLF12-120	7.5		143.5	141	137	133	127	121	113.5	106	96	86	87
50CDLF12-130	7.5							131					87
50CDLF12-140	11		168	165	160	155	148	141	132.5	124	112	100	157
50CDLF12-150	11							151					160
50CDLF12-160	11		192	189	183.5	178	170	162	152	142	129	115	160 安装说明 1、安装时管路重量不应承受在泵上，否则易损坏泵。 2、泵与电机是整体结构，出厂时已经由厂家校正，所以安装时无需调整，因此安装十分方便。 3、安装时必须拧紧地脚螺栓，且每间隔一定时间段应对泵进行检查防止其松动，以免水泵运行时发生剧烈震动而影响泵的性能。 4、安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物（如石块、铁砂等）以免水泵运行时顺坏过流部件。 5、为了维护方便和使用安全，在泵的进出口管路上装一只调节阀及泵进出口附近安装一只压力表，对于高扬程泵，为防止水锤，还应在出口闸阀前安装一只止回闸阀以应对突然断电等失去动力事故，从而确保水泵在最佳工况下运行，增长水泵的使用寿命。 6、泵用于由吸程场合，硬装有底阀，并且京口管路不应有过多弯道，同时不得有漏水、漏气现象、以免影响水泵的吸入性能。 7、为不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装过滤器。 8、安装管路前，转动水泵的转子部件，因无摩擦或卡死现象，否则因将泵拆开检查原因。 在有水锤危险的装置中，总得在泵的出口边装上一只止回阀。切勿使用快速关闭阀，想快速关闭喷枪之类，因为这种喷枪能导致水锤。影响电机与泵轴联接，严重会使泵轴断裂。 电器连接 在打开接线盒以下拆卸任何泵的零件之前，一定要将电源关闭。 电器连接必须由合格的电工按照规定进行。电动机接线必须与电源开关正确连接导线。 操作电压和频率在名牌上标出。注意所有的电源要适合电动机。 三相电动机必须连接到一个有保护功能的启动器上。 1、连接和可以旋转90°停止在位置上。需要时，可用螺丝刀去掉联轴器护置，但不要去掉联轴器。 2、旋出电动机固定螺栓。3、 转动电动机到所需的位置 。4、在放上螺栓旋紧。5、重新装上联轴器护置。电器连接应按照接线盒盖内的线路图来进行。 启动泵 在泵未充满液体前，不要启动泵。泵未经灌水及排气前，不要启动泵。 第一步：灌注 液体水位高出泵进口的系统： 关闭排水阀并旋松泵头上的排气螺钉，请注意排气口的方向，要保证流出的水不会对人引起伤害或对电机或其它部件引起损坏。在热水装置中，要特别注意由灼热水引发的烫伤危害。 液体水位低于泵进口的开始系统： 缓慢地打开吸水管上的阀，直到一般平稳的液流出排气阀气孔为止。把排气螺钉旋紧，把出口阀完全打开。吸水管和泵必须先灌满液体及排气，然后启动泵。关闭排水阀。将旁通阀对着止档旋出小量。取下灌注赛，从灌注口灌入液体，直至吸入管和泵完全充满液体为止，将旁通阀重新旋紧。放回灌注赛，将它牢固地旋紧。 第二步：检查转动方向 在泵未被灌液体前，不要启动泵来检查转动方向。正确的转动方向是由泵体上或在电动机风扇盖上的箭头来表明。从风扇看过去，泵应按逆时钟方向转动。 第三步：启动 1、在泵启动前，要完全打开泵吸入侧阀，而让排出侧阀几乎关闭着。 2、起动泵 3、起动时，通过旋松泵头上的排气螺钉让泵排气，造至有一般平稳液流从排气孔流出为止，再将排气螺钉 旋紧。注意排气孔德方向，并要保证流出的液体不会对人引起伤害或对电机或其它部件引起损坏。在热水装置中，要特别注意由灼热水引发的烫伤危险。 4、当管道泵系统已灌满液体时，缓慢地打开出口阀门，直到完全打开为止。 5、当泵抽送含有空气的液体时，最好定期使泵排气。为了使泵排气，操作时要把泵头的排气螺钉松开。 第四步：启动与停转频率 功率小于4KW的电动机，其启动次数不得超过每小时100次。其它电动机启动次数不得超过每小时20次。 维修 在维修工作开始之前，要查明有没有给泵供电，并且泵不可能突然起动。 泵的轴承和轴密封是不需要维修的。如泵长期不用要排净时，可卸掉一侧的联的联轴器间的轴上注放几滴硅油。这样就可以使轴密封表面不致粘结。 对不装润滑嘴的电动机是不需要维护的，装润滑最的电机要用高温锂基滑脂来润滑，如电动机是按季节使用的（一年又六个月以上不用的电机）建议泵一经搁置不用，就对泵与电机进行清洁及润滑处理。 霜冻保护 霜冻期间泵搁置不用，应该把水排出防止损坏及断裂。旋松泵上的排气螺钉，拿掉底座上的排气水塞，就能使泵排水，水放尽后，卸下的部件应复装到位或妥善保存。 注意排出的液体不会对人引起伤害，或对电机或对其它部件引起损坏。在热水装置中，特别要注意由灼热水引发的烫伤危险。 起动与停转频率 功率小于4kw的电机，其起动次数不得超过每小时100次。其它电动机次数不得超过每小时20次。 故障原因  故障现象 可能产生的原因 1、电机启动不运转 a断电 b保险丝烧断 C启动器过载已断开 d启动器内的主要触点没有接触或线圈有毛病 e控制线路保险丝有缺陷 f电动机有毛病 2、电源一接通启动器立即跳开 a保险丝烧坏 b启动器过载接触有问题 C电缆线连接过松或有故障 d电动机组有缺陷 e泵在机械上有阻 f过载设定的太低 3、启动器过载偶尔跳闸 a过载设定的太低 b高峰时电压低 C电缆线连接松开有故障 4、保护器不曾跳闸，但泵不运转 检查1a ,b c和e 5、泵的流量不稳定 a泵进口压力太低 b吸水管/泵局部被杂质堵塞 b泵抽进了空气 6 、泵运转不出水 a、吸水管/泵被杂质堵塞 b、底座或止回阀在关闭位置上堵塞 C、吸水管有泄漏 d、吸水管或泵内有空气 e、电机转动方向错误 7、泵关闭时倒赚 a、吸水管有泄漏 b、底座或止回阀有故障 C、底阀在打开或部分打开位置堵塞 d、止回阀在部分打开位置写了或堵塞 8、轴密封泄漏 a、泵轴位置不对 b、轴密封油故障 9、噪音 a、泵内出现空气现象 b、由于泵内轴位置不正确，泵不能自由转动 C、有共振 运行中的维护和保养 1、进口水管路必须高度密封，不能漏水、漏气 2、进止泵在汽蚀状态下长期运行 3、禁止泵在大流量工况运行时，电机超电流长期运行 4、定时检验泵运行中的电机电流值，尽量使泵在设计工况范围内运行 5、泵在运行中应有专人看管，以免发生意外 6、泵每运行500小时应对轴承进行加油 7、泵进行长期运行后，由机械磨损，是机组噪音及振动增大时，应停车检查，必要时可更换易损零件及轴承，机组大修期一般为一年。 机械密封的维护与保养 1、机械密封润滑液应清洁无固体颗粒 2、严谨机械密封在干磨情况下工作 3、启动前应盘动泵（电机）几圈，以免突然启动造成机械密封断裂损坏 上一篇：CHL型卧式多级离心泵 下一篇：没有了 首页 免费电话 留言
